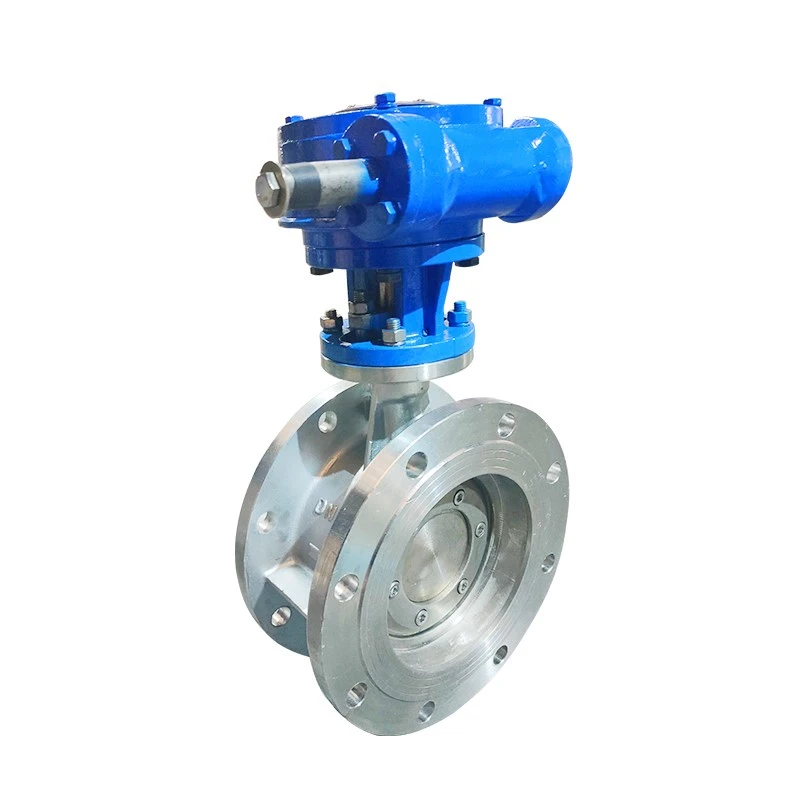

Vákuový-servisný trojitý{1}}posuvný škrtiaci ventil

Vákuový-servisný trojitý-offsetový motýľový ventil poskytuje obojsmernú nulovú{3}}izoláciu netesností a presnú reguláciu prietoku v podmienkach pod-atmosférického tlaku až do 1x10^{9}}6 mbar. Tento ventil skonštruovaný s-troj excentrickou geometriou bez trenia a špeciálnymi tesneniami upchávky vretena zabraňuje vnikaniu atmosférického vzduchu a uvoľňovaniu procesných médií pri teplotách v rozsahu od -196 stupňov do +550 stupňov.

Trojitý{0}}offsetový dizajn bez trenia
Rotačný zdvih zdvihne tesnenie disku priamo zo sedla karosérie bez trenia, čím sa zachová integrita sedla a predĺži sa životnosť.

Dvojité vákuové{0}}utesnenie drieku
Usporiadanie pružín s napätím{0}}udržiava nepretržitý tesniaci tlak na upchávku vretena, aby blokoval prienik atmosférického vzduchu počas operácií podtlaku.

Obojsmerný nulový únik{0}
Mechanické tesnenie-usadeného krútiaceho momentu zaisťuje bublinkové-tesné uzavretie spĺňajúce normy ISO 5208 Rate A pri pretlaku a podmienkach jemného vákua.

Odplyňovanie-Vnútorná povrchová úprava odolná
Presne{0}}opracované vnútorné povrchy a špecializované odmasťovanie znižujú uvoľňovanie prchavých plynov v nízkotlakových{1}}procesných linkách.

Požiarna-bezpečná-kovová konštrukcia
Flexibilná architektúra tesniaceho krúžku z nehrdzavejúcej ocele a grafitu zachováva štrukturálnu stabilitu počas tepelnej rozťažnosti a požiarneho šoku.

Štruktúra obsahuje tri posuny na dosiahnutie-trenia a mechanického uchytenia krútiaceho momentu:

Offset 1 (pozícia hriadeľa):Stred hriadeľa sa nachádza za rovinou sedadla a vytvára súvislú tesniacu hranicu.

Posun 2 (posun stredovej čiary):Os hriadeľa sa posúva vzhľadom na stredovú líniu potrubia, čo umožňuje kotúču zdvihnúť sa zo sedla ihneď po otvorení.

Odsadenie 3 (uhlové kužeľové sedlo):Os kužeľového sedla je odklonená od osi potrubia, čím sa eliminuje kontaktné trenie počas otáčania a po uzavretí sa vytvorí mechanické klinové tesnenie.

Vákuový model obsahuje predĺženú baliacu krabicu, v ktorej sa nachádzajú živé{0}}naložené tesnenia a lucernový krúžok určený na testovanie netesnosti héliom alebo pripojenie preplachovacieho potrubia.

Aplikovaný krútiaci moment ovládača otočí hriadeľ o 90 stupňov. Počas otváracieho zdvihu posunie geometria tesniaceho krúžku kotúča mimo sedla karosérie bez posúvania. Po zatvorení rotačná sila stlačí pružný tesniaci krúžok proti kužeľovému sedlu telesa. Tesnenie sa spolieha skôr na mechanickú silu krútiaceho momentu než na rozdiel tlaku kvapaliny, čím sa zabezpečuje tesné uzavretie v podmienkach hlbokého vákua, kde chýba tlak média.

Telo a disk:ASTM A216 WCB, ASTM A351 CF8M, ASTM A890 4A, Hastelloy C276, Inconel 625

kmeň:17-4PH, Nitronic 50, Duplex UNS S31803, Inconel 718

Tesniaci krúžok disku:Laminovaná nehrdzavejúca oceľ 316L s flexibilným grafitom / pevným stelitom / inconelom 625

Sedadlo tela:Integrovaná tvrdá vrstva Stellite 21 (minimálna hrúbka 2,0 mm)

Balenie žľazy:Živý -naložený lis{1}}formovaný flexibilný grafit s opletenými uhlíkovými koncovými krúžkami / súprava PTFE Chevron

Telo oblátky
Konštrukcia bez príruby{0}} upnutá medzi sprievodné príruby potrubia pomocou svorníkov s plnou{1}}dĺžkou pre kompaktné rozmery inštalácie.

Lug Telo
Otvory pre závitové oká zarovnané so vzormi skrutiek príruby, umožňujúce demontáž potrubia po prúde pri udržiavaní tlaku alebo podtlaku v potrubí proti prúdu.

Telo s dvojitou prírubou
Prírubové teleso s krátkym alebo dlhým vzorom sa zhoduje s prírubovými spojmi potrubia, aby absorbovalo štrukturálne mechanické namáhanie.

Butt-Zvarový koniec
Priame zvárané potrubné spojenie eliminujúce mechanické prírubové spoje pre vysokú-integritu a bez úniku{1}}potrubných slučiek.

Manuálny pohon
Výkonný-závitovkový pohon s vizuálnym indikátorom polohy a mechanickými dorazmi na obmedzenie zdvihu.

Pneumatický pohon
Dvojčinný -alebo pružinový{1}}pneumatický pohon s kolíkovým strmeňom s montážnym rozhraním ISO 5211.

Elektrický pohon
Štvrť{0}}otáčkový inteligentný elektrický pohon s digitálnym polohovadlom, lokálnym ovládacím panelom a komunikačnými protokolmi fieldbus.

Hydraulický pohon
Vysokotlakový{0}}hydraulický pohon navrhnutý pre aplikácie s vysokým-krútiacim momentom alebo núdzové vypnutie.

Vákuové destilačné jednotky
Riadi spracovanie ťažkých uhľovodíkových frakcií v podmienkach hlbokého podtlaku v operáciách rafinácie ropy.

Chemická depozícia z pár
Riadi-prekurzorové chemické výpary vysokej čistoty a vákuové výfukové slučky v pokročilých výrobných systémoch.

Jemná chemická syntéza
Poskytuje spoľahlivú izoláciu procesnej linky v slučkách agresívnych kyslých pár, ktoré bežia pod-atmosférickým tlakom.

Farmaceutické sušiace systémy
Blokuje prenikanie atmosférického vzduchu do komôr na sušenie produktov s nízkou teplotou-.

Systémy kryogénnych kvapalín
Zachováva integritu tepelných hraníc a tesné uzatvorenie vo vákuovo{0}}opláštených kryogénnych prepravných potrubiach.

Overte prevádzkovú hĺbku vákua:Definujte úroveň tlaku v potrubí (10 mbar až 1x10^-6 mbar) na konfiguráciu požiadaviek na tesnenie upchávky.

Vyberte rozsah teplôt:Špecifikujte grafitové lamináty pre štandardné teploty alebo celokovové sedlá pre procesy nad +400 stupňov .

Určenie kompatibility materiálu:Vyberte triedu odliatku karosérie (uhlíková oceľ, SS316, duplex alebo zliatiny niklu) na základe profilov korózie kvapaliny.

Definujte požiadavky na únik:Uveďte cieľové úrovne fugitívnych emisií (ISO 15848-1 Trieda AH alebo BH) na environmentálne overenie.

Vyberte typ činnosti:Zvoľte manuálny prevod, pneumatický alebo elektrický pohon v závislosti od automatizácie systému a požiadaviek na rýchlosť riadenia.

Skúška tlaku škrupiny:Hydrostatický plášťový test vykonaný pri 1,5-násobku menovitého pracovného tlaku za studena podľa API 598.

Test tesnosti sedadla:Vysokotlakové{0}}testovanie pneumatického sedadla overujúce nulovú{1}}tesnosť A podľa normy ISO 5208.

Detekcia úniku hélia:Test hmotnostným spektrometrom čichací prístroj overujúci výkon tesnenia spoja tela a upchávky vretena až do 1x10^-6 atm·cm³/s.

Vysledovateľnosť materiálu:Pozitívna identifikácia materiálu (PMI) na zliatinových dieloch spárovaných so správami o skúške materiálu EN 10204 3.1.

Ne{0}}deštruktívne vyšetrenie:Rádiografické alebo ultrazvukové vyšetrenie vykonávané na tlakových-odliatkoch na požiadanie.

Purge Connection Port:Opracované otvory pre lucerny na nepretržité vstrekovanie dusíkového pufra alebo monitorovanie vákua.

Predĺžená kapota:Vlastné predĺžené dĺžky kapoty, ktoré chránia upchávku vretena počas kryogénnej{0}}teploty alebo prevádzky so zvýšeným teplom.

Servis odmasťovania a čistenia:Odmasťovanie rozpúšťadlom, čistenie povrchu ultrazvukom a vákuovo uzavreté obaly pre špecializované plynové slučky.

Vlastné vŕtanie skrutiek:Úpravy kruhu skrutiek príruby navrhnuté tak, aby zodpovedali existujúcim starším pripojeniam zariadení.

Technický list produktu:Obsahuje nákresy rozmerov, hodnoty krútiaceho momentu a tabuľky prietokového koeficientu (Cv).

2D a 3D CAD modely:Súbory vo formáte STEP, IGES a DWG pripravené na priamu integráciu inžinierskeho rozloženia.

Návod na inštaláciu a údržbu:Technická príručka zahŕňajúca kroky inštalácie, nastavenie tesniacej upchávky a výmenu sedla.

Materiálové a skúšobné certifikáty:Certifikované protokoly o skúške materiálu 3.1, certifikáty tlakových skúšok a dokumenty o zhode emisií podľa normy ISO 15848-1.
